侧向位移分光棱镜

0

侧向位移分光棱镜

侧向位移分光棱镜可将入射光分成两束平行的出射光此棱镜入、出射面镀增透膜胶合面镀分光膜。军昇科技生产各种材料和尺寸规格的侧向位移分光棱镜常用的材料有K9、熔石英、氟化

产品详情
产品参数
资料下载

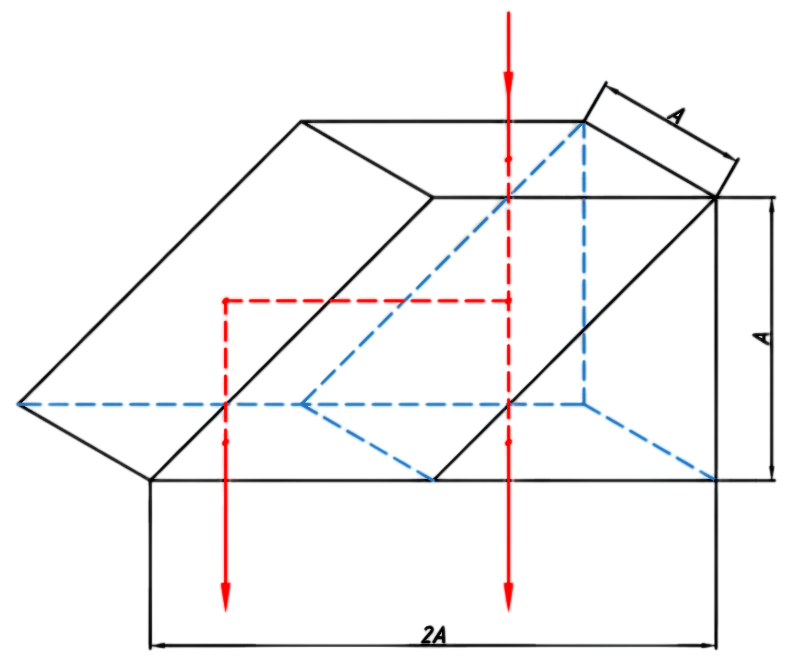

位移分光棱镜直角棱镜和斜方棱镜胶合而成，会产生两束平行的光，并且这两束光的侧向位移可以通过调整斜方棱镜的长度来控制。或者反过来将两束平行光合束。

通用参数：

材料	K9,JGS1
尺寸公差	+0.0/-0.2mm
厚度公差	±0.2mm
通光孔径	>90%
光束偏离角	＜3′
光洁度	40-20
分光比公差	±5% ，平均偏振设计
倒角	保护性<0.2-0.5mm*45°
面型	λ/4@633nm
镀膜	胶合面分光膜，出入射面增透膜

选型表：

型号	材料	尺寸（mm）	分光比（°）	设计波长（nm）	货期
NP10105-VIS	K9	5	50:50±5%	400-700	咨询
NP10105-NIR	K9	5	50:50±5%	700-1100	咨询
NP10105-SWIR	K9	5	50:50±5%	1100-1600	咨询
NP10105-780	K9	5	50:50±5%	780	咨询
NP10110-VIS	K9	10	50:50±5%	400-700	咨询
NP10110-NIR	K9	10	50:50±5%	700-1100	咨询
NP10110-SWIR	K9	10	50:50±5%	1100-1600	咨询
NP10110-780	K9	10	50:50±5%	780	咨询
NP10112-VIS	K9	12.7	50:50±5%	400-700	咨询
NP10112-NIR	K9	12.7	50:50±5%	700-1100	咨询
NP10112-SWIR	K9	12.7	50:50±5%	1100-1600	咨询
NP10112-780	K9	12.7	50:50±5%	780	咨询
NP10120-VIS	K9	20	50:50±5%	400-700	咨询
NP10120-NIR	K9	20	50:50±5%	700-1100	咨询
NP10120-SWIR	K9	20	50:50±5%	1100-1600	咨询
NP10120-780	K9	20	50:50±5%	780	咨询

位移分光棱镜直角棱镜和斜方棱镜胶合而成，会产生两束平行的光，并且这两束光的侧向位移可以通过调整斜方棱镜的长度来控制。或者反过来将两束平行光合束。

通用参数：

材料	K9,JGS1
尺寸公差	+0.0/-0.2mm
厚度公差	±0.2mm
通光孔径	>90%
光束偏离角	＜3′
光洁度	40-20
分光比公差	±5% ，平均偏振设计
倒角	保护性<0.2-0.5mm*45°
面型	λ/4@633nm
镀膜	胶合面分光膜，出入射面增透膜

选型表：

型号	材料	尺寸（mm）	分光比（°）	设计波长（nm）	货期
NP10105-VIS	K9	5	50:50±5%	400-700	咨询
NP10105-NIR	K9	5	50:50±5%	700-1100	咨询
NP10105-SWIR	K9	5	50:50±5%	1100-1600	咨询
NP10105-780	K9	5	50:50±5%	780	咨询
NP10110-VIS	K9	10	50:50±5%	400-700	咨询
NP10110-NIR	K9	10	50:50±5%	700-1100	咨询
NP10110-SWIR	K9	10	50:50±5%	1100-1600	咨询
NP10110-780	K9	10	50:50±5%	780	咨询
NP10112-VIS	K9	12.7	50:50±5%	400-700	咨询
NP10112-NIR	K9	12.7	50:50±5%	700-1100	咨询
NP10112-SWIR	K9	12.7	50:50±5%	1100-1600	咨询
NP10112-780	K9	12.7	50:50±5%	780	咨询
NP10120-VIS	K9	20	50:50±5%	400-700	咨询
NP10120-NIR	K9	20	50:50±5%	700-1100	咨询
NP10120-SWIR	K9	20	50:50±5%	1100-1600	咨询
NP10120-780	K9	20	50:50±5%	780	咨询

暂无相关资料
