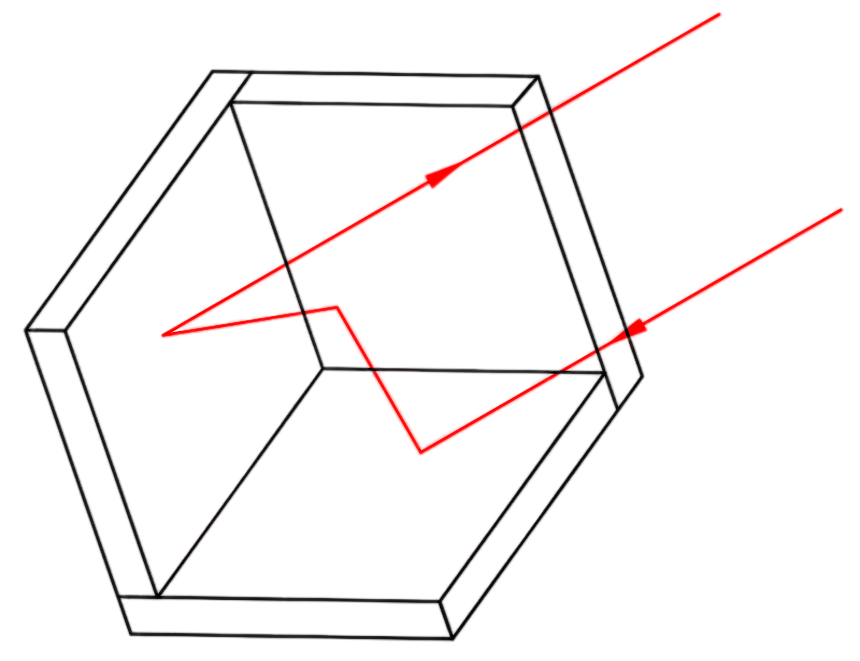

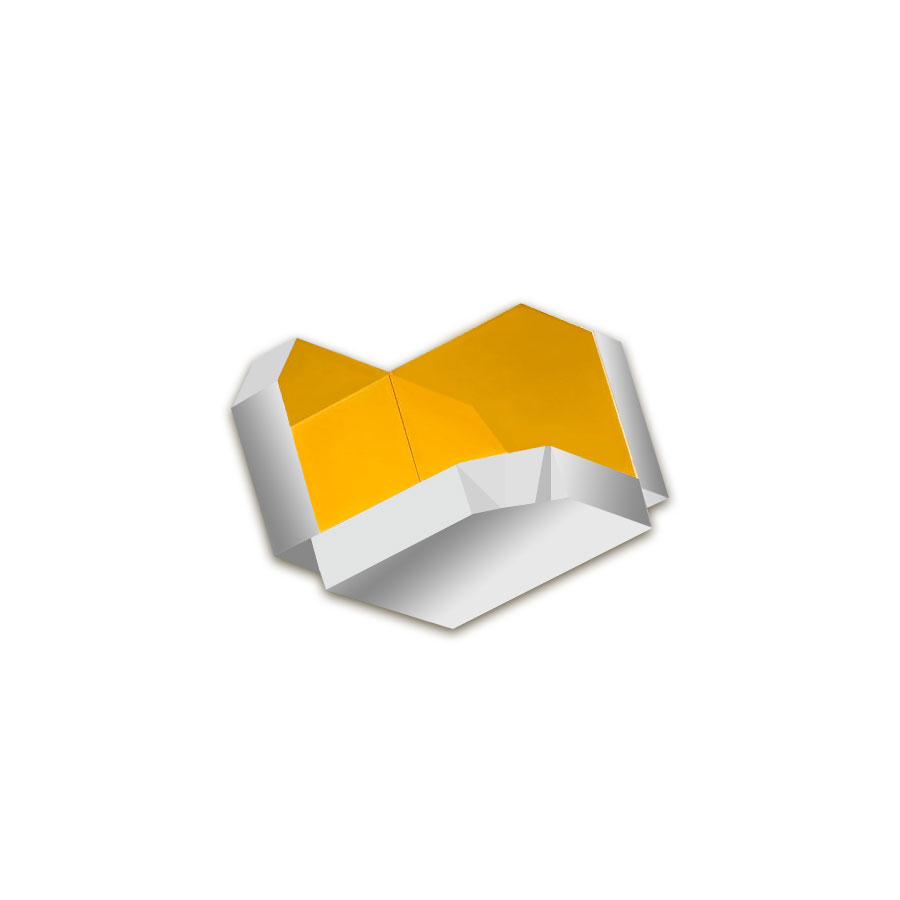

中空角反射棱镜能使入射光束平行返回，且不受入射角度是否精确垂直的影响。将3个这种棱镜以90度精确组合在一起使用，就可以避免由玻璃的折射率引起的波长分散或玻璃吸收的影响。由中空角反射棱镜制成的中空回射器结构坚固，对振动、位置和移动不敏感，非常适用于迈克尔逊型干涉仪、FTIR光谱仪和激光跟踪系统。由于是通过反射而非折射实现光线的回射，中空回射器不会引入色散，适用于宽波段的光源。其结构中不包含光学胶水或其他易受温度和化学物质影响的材料，中空回射器具有良好的耐高温性和化学稳定性。
通用参数：
材料 | K9,JGS1 |
尺寸公差 | +0.0/-0.2mm |
厚度公差 | ±0.2mm |
高度公差 | ±0.2mm |
通光孔径 | >90% |
面形 | λ/4-λ@633nm |
光束偏离 | 180°±2秒，180°±5秒，180°±10秒 |
镜筒材料 | 铝合金 |
倒角 | 保护性 |
镀膜 | 镀铝，镀银，镀金 |
选型表：
型号 | 材料 | 通光孔径 | 角精度（″） | 镀膜 | 货期 |
RR-25-10-AG | JGS1 | Φ25.4 | 180°±10秒 | 保护银 | 咨询 |
RR-25-10-AL | JGS1 | Φ25.4 | 180°±10秒 | 保护铝 | 咨询 |
RR-25-10-AU | JGS1 | Φ25.4 | 180°±10秒 | 保护金 | 咨询 |
RR-25-2-AG | JGS1 | Φ25.4 | 180°±2秒 | 保护银 | 咨询 |
RR-25-2-AL | JGS1 | Φ25.4 | 180°±2秒 | 保护铝 | 咨询 |
RR-25-2-AU | JGS1 | Φ25.4 | 180°±2秒 | 保护金 | 咨询 |
RR-25-5-AG | JGS1 | Φ25.4 | 180°±5秒 | 保护银 | 咨询 |
RR-25-5-AL | JGS1 | Φ25.4 | 180°±5秒 | 保护铝 | 咨询 |
RR-25-5-AU | JGS1 | Φ25.4 | 180°±5秒 | 保护金 | 咨询 |
RR-50-10-AG | JGS1 | Φ50.8 | 180°±10秒 | 保护银 | 咨询 |
RR-50-10-AL | JGS1 | Φ50.8 | 180°±10秒 | 保护铝 | 咨询 |
RR-50-10-AU | JGS1 | Φ50.8 | 180°±10秒 | 保护金 | 咨询 |
RR-50-2-AG | JGS1 | Φ50.8 | 180°±2秒 | 保护银 | 咨询 |
RR-50-2-AL | JGS1 | Φ50.8 | 180°±2秒 | 保护铝 | 咨询 |
RR-50-2-AU | JGS1 | Φ50.8 | 180°±2秒 | 保护金 | 咨询 |
RR-50-5-AG | JGS1 | Φ50.8 | 180°±5秒 | 保护银 | 咨询 |
RR-50-5-AL | JGS1 | Φ50.8 | 180°±5秒 | 保护铝 | 咨询 |
RR-50-5-AU | JGS1 | Φ50.8 | 180°±5秒 | 保护铝 | 咨询 |
中空角反射棱镜能使入射光束平行返回，且不受入射角度是否精确垂直的影响。将3个这种棱镜以90度精确组合在一起使用，就可以避免由玻璃的折射率引起的波长分散或玻璃吸收的影响。由中空角反射棱镜制成的中空回射器结构坚固，对振动、位置和移动不敏感，非常适用于迈克尔逊型干涉仪、FTIR光谱仪和激光跟踪系统。由于是通过反射而非折射实现光线的回射，中空回射器不会引入色散，适用于宽波段的光源。其结构中不包含光学胶水或其他易受温度和化学物质影响的材料，中空回射器具有良好的耐高温性和化学稳定性。
通用参数：
材料 | K9,JGS1 |
尺寸公差 | +0.0/-0.2mm |
厚度公差 | ±0.2mm |
高度公差 | ±0.2mm |
通光孔径 | >90% |
面形 | λ/4-λ@633nm |
光束偏离 | 180°±2秒，180°±5秒，180°±10秒 |
镜筒材料 | 铝合金 |
倒角 | 保护性 |
镀膜 | 镀铝，镀银，镀金 |
选型表：
型号 | 材料 | 通光孔径 | 角精度（″） | 镀膜 | 货期 |
RR-25-10-AG | JGS1 | Φ25.4 | 180°±10秒 | 保护银 | 咨询 |
RR-25-10-AL | JGS1 | Φ25.4 | 180°±10秒 | 保护铝 | 咨询 |
RR-25-10-AU | JGS1 | Φ25.4 | 180°±10秒 | 保护金 | 咨询 |
RR-25-2-AG | JGS1 | Φ25.4 | 180°±2秒 | 保护银 | 咨询 |
RR-25-2-AL | JGS1 | Φ25.4 | 180°±2秒 | 保护铝 | 咨询 |
RR-25-2-AU | JGS1 | Φ25.4 | 180°±2秒 | 保护金 | 咨询 |
RR-25-5-AG | JGS1 | Φ25.4 | 180°±5秒 | 保护银 | 咨询 |
RR-25-5-AL | JGS1 | Φ25.4 | 180°±5秒 | 保护铝 | 咨询 |
RR-25-5-AU | JGS1 | Φ25.4 | 180°±5秒 | 保护金 | 咨询 |
RR-50-10-AG | JGS1 | Φ50.8 | 180°±10秒 | 保护银 | 咨询 |
RR-50-10-AL | JGS1 | Φ50.8 | 180°±10秒 | 保护铝 | 咨询 |
RR-50-10-AU | JGS1 | Φ50.8 | 180°±10秒 | 保护金 | 咨询 |
RR-50-2-AG | JGS1 | Φ50.8 | 180°±2秒 | 保护银 | 咨询 |
RR-50-2-AL | JGS1 | Φ50.8 | 180°±2秒 | 保护铝 | 咨询 |
RR-50-2-AU | JGS1 | Φ50.8 | 180°±2秒 | 保护金 | 咨询 |
RR-50-5-AG | JGS1 | Φ50.8 | 180°±5秒 | 保护银 | 咨询 |
RR-50-5-AL | JGS1 | Φ50.8 | 180°±5秒 | 保护铝 | 咨询 |
RR-50-5-AU | JGS1 | Φ50.8 | 180°±5秒 | 保护铝 | 咨询 |
| 材料 | H-K9L/JGS1 |
| 镜筒材料 | 铝合金 |
| 尺寸公差 | +0/-0.2mm |
| 光洁度 | 60/40 |
| 面形 | λ/4-λ@633nm |
| 高度公差 | ±0.2mm |
| 光束偏离 | 180°±2秒，180°±5秒，180°±10秒 |
| 通光孔径 | >90% |
| 倒角 | 保护性 |
| 镀膜 | 镀铝，镀银，镀金 |
