平凹透镜

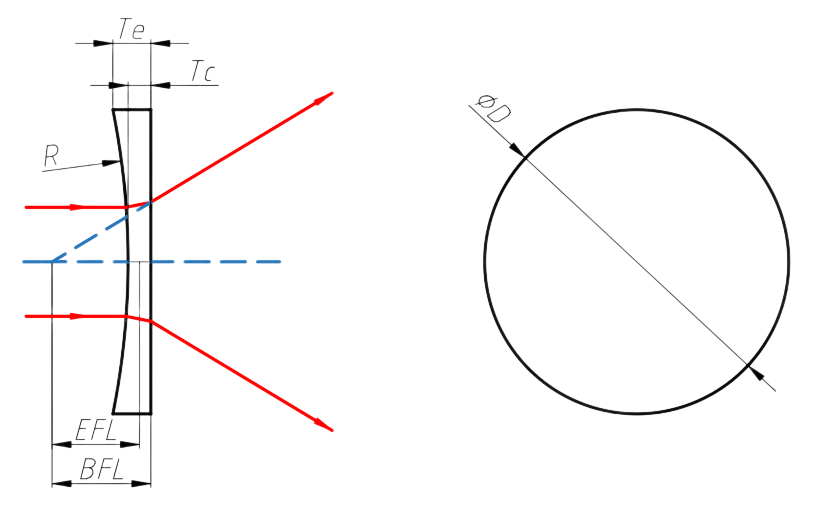

平凹透镜的焦距为负值，当平行光束入射至平凹透镜后光线将发散开，出射光线不能汇聚成一点。在绝对共扼比大于5：1或小于1：5时，平凹透镜是减少球差、彗差、畸变的最佳形状的负透镜

产品详情
产品参数
资料下载

平凹透镜为一个平面和一个凹曲面，具有负焦距，常用作成缩小像或者发散准直光束。在这种情况中，应将透镜的曲面朝向光源，以最小化球差。另外，它们能够补偿光学系统中其他透镜带来的球差。常见平凸透镜H-K9L或者紫外熔石英（JGS1）玻璃制成。H-K9L玻璃是最常见的光学玻璃，可提供极好的光学性能且价格适中。H-K9L气泡少、杂质低、可轻松制造的特性，使其成为可见光和近红外应用的优秀透镜材料。紫外熔融石英是在185至 2100 nm的波长范围内，在紫外区域具有优异的透射率，同时不会在紫外光下发出荧光，而且耐辐射。与其他光学玻璃(如K9)相比，紫外熔融石英在一定的波长下具有更低折射率，更低热膨胀系数和更好的均匀性。

通用参数：

材料	K9,JGS1或其他材料
尺寸公差	+0.0/-0.2mm
厚度公差	±0.2mm
通光孔径	>90%
表面质量	40/20
设计波长	546.1nm
焦距公差	±2%
倒角	保护性
面型	N＜3（0.5）@633nm
镀膜	根据要求

选型表：

型号	材料	尺寸（mm）	焦距（mm）	镀膜	货期
VCL11-05-50	H-K9L	Φ12.7	50	未镀膜	咨询
VCL11-05-100	H-K9L	Φ12.7	100	未镀膜	咨询
VCL11-05-150	H-K9L	Φ12.7	150	未镀膜	咨询
VCL11-05-200	H-K9L	Φ12.7	200	未镀膜	咨询
VCL11-05-250	H-K9L	Φ12.7	250	未镀膜	咨询
VCL11-05-300	H-K9L	Φ12.7	300	未镀膜	咨询
VCL11-05-500	H-K9L	Φ12.7	500	未镀膜	咨询
VCL11-05-1000	H-K9L	Φ12.7	1000	未镀膜	咨询
VCL11-10-50	H-K9L	Φ25.4	50	未镀膜	咨询
VCL11-10-100	H-K9L	Φ25.4	100	未镀膜	咨询
VCL11-10-150	H-K9L	Φ25.4	150	未镀膜	咨询
VCL11-10-200	H-K9L	Φ25.4	200	未镀膜	咨询
VCL11-10-250	H-K9L	Φ25.4	250	未镀膜	咨询
VCL11-10-300	H-K9L	Φ25.4	300	未镀膜	咨询
VCL11-10-500	H-K9L	Φ25.4	500	未镀膜	咨询
VCL11-10-1000	H-K9L	Φ25.4	1000	未镀膜	咨询
VCL12-05-50	JGS1	Φ12.7	50	未镀膜	咨询
VCL12-05-100	JGS1	Φ12.7	100	未镀膜	咨询
VCL12-05-150	JGS1	Φ12.7	150	未镀膜	咨询
VCL12-05-200	JGS1	Φ12.7	200	未镀膜	咨询
VCL12-05-250	JGS1	Φ12.7	250	未镀膜	咨询
VCL12-05-300	JGS1	Φ12.7	300	未镀膜	咨询
VCL12-05-500	JGS1	Φ12.7	500	未镀膜	咨询
VCL12-05-1000	JGS1	Φ12.7	1000	未镀膜	咨询
VCL12-10-50	JGS1	Φ25.4	50	未镀膜	咨询
VCL12-10-100	JGS1	Φ25.4	100	未镀膜	咨询
VCL12-10-150	JGS1	Φ25.4	150	未镀膜	咨询
VCL12-10-200	JGS1	Φ25.4	200	未镀膜	咨询

通用参数：

材料	K9,JGS1或其他材料
尺寸公差	+0.0/-0.2mm
厚度公差	±0.2mm
通光孔径	>90%
表面质量	40/20
设计波长	546.1nm
焦距公差	±2%
倒角	保护性
面型	N＜3（0.5）@633nm
镀膜	根据要求

选型表：

型号	材料	尺寸（mm）	焦距（mm）	镀膜	货期
VCL11-05-50	H-K9L	Φ12.7	50	未镀膜	咨询
VCL11-05-100	H-K9L	Φ12.7	100	未镀膜	咨询
VCL11-05-150	H-K9L	Φ12.7	150	未镀膜	咨询
VCL11-05-200	H-K9L	Φ12.7	200	未镀膜	咨询
VCL11-05-250	H-K9L	Φ12.7	250	未镀膜	咨询
VCL11-05-300	H-K9L	Φ12.7	300	未镀膜	咨询
VCL11-05-500	H-K9L	Φ12.7	500	未镀膜	咨询
VCL11-05-1000	H-K9L	Φ12.7	1000	未镀膜	咨询
VCL11-10-50	H-K9L	Φ25.4	50	未镀膜	咨询
VCL11-10-100	H-K9L	Φ25.4	100	未镀膜	咨询
VCL11-10-150	H-K9L	Φ25.4	150	未镀膜	咨询
VCL11-10-200	H-K9L	Φ25.4	200	未镀膜	咨询
VCL11-10-250	H-K9L	Φ25.4	250	未镀膜	咨询
VCL11-10-300	H-K9L	Φ25.4	300	未镀膜	咨询
VCL11-10-500	H-K9L	Φ25.4	500	未镀膜	咨询
VCL11-10-1000	H-K9L	Φ25.4	1000	未镀膜	咨询
VCL12-05-50	JGS1	Φ12.7	50	未镀膜	咨询
VCL12-05-100	JGS1	Φ12.7	100	未镀膜	咨询
VCL12-05-150	JGS1	Φ12.7	150	未镀膜	咨询
VCL12-05-200	JGS1	Φ12.7	200	未镀膜	咨询
VCL12-05-250	JGS1	Φ12.7	250	未镀膜	咨询
VCL12-05-300	JGS1	Φ12.7	300	未镀膜	咨询
VCL12-05-500	JGS1	Φ12.7	500	未镀膜	咨询
VCL12-05-1000	JGS1	Φ12.7	1000	未镀膜	咨询
VCL12-10-50	JGS1	Φ25.4	50	未镀膜	咨询
VCL12-10-100	JGS1	Φ25.4	100	未镀膜	咨询
VCL12-10-150	JGS1	Φ25.4	150	未镀膜	咨询
VCL12-10-200	JGS1	Φ25.4	200	未镀膜	咨询
